Transformátory pohonnej jednotky

Pri zdroji výroby elektriny -- elektrárňach zohrávajú rozhodujúcu úlohu transformátory. Je to prvé kritické zariadenie na efektívny prenos a distribúciu elektrickej energie po jej generovaní z generátora. Výber elektrárenského transformátora s vynikajúcim výkonom a spoľahlivou prevádzkou je základným kameňom zabezpečenia stabilnej a ekonomickej prevádzky celého energetického systému. Vďaka dlhoročnej hĺbkovej kultivácii v oblasti energetických zariadení za vás Kechang Electric analyzuje hlavné body elektrárenských transformátorov.

Elektrárne v závislosti od typu, triedy výstupného napätia a prostredia inštalácie vyberajú predovšetkým tieto transformátory:

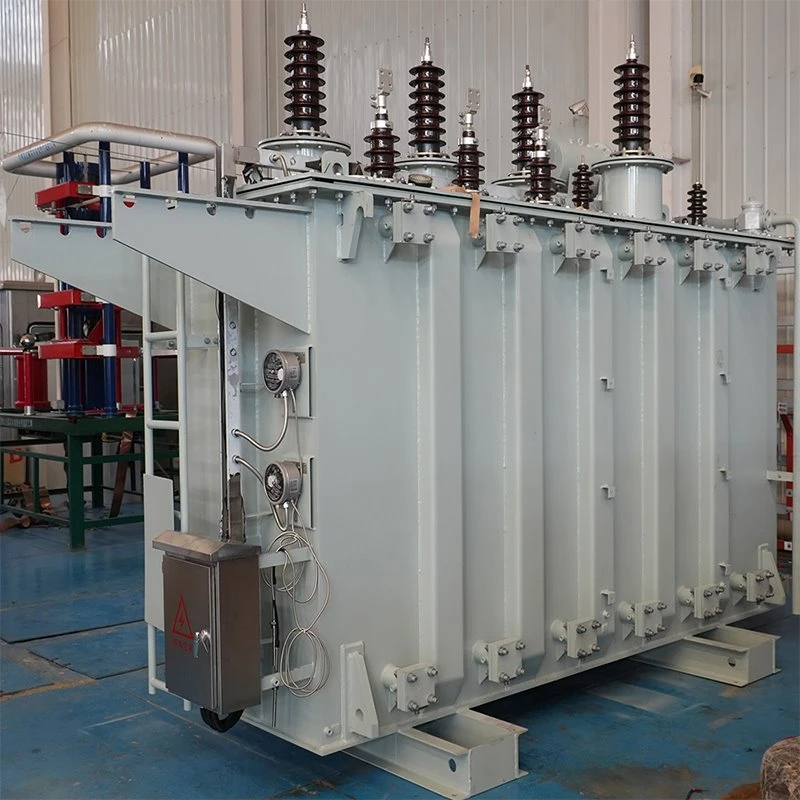

Zosilnený hlavný transformátor (základné vybavenie)

1. Typ: Veľká väčšina používa transformátory- ponorené do oleja.

2. Dôvod: Napätie vyžarované elektrárňou (zvyčajne 6,3 kV, 10,5 kV, 13,8 kV alebo 20 kV) je potrebné podstatne zvýšiť na 110 kV, 220 kV alebo dokonca 500 kV a viac, aby sa uskutočnil prenos na veľké vzdialenosti a znížili straty vo vedení. Olejové-transformátory majú nenahraditeľné výhody vo vysokonapäťových a veľkokapacitných sektoroch vrátane vynikajúceho výkonu pri odvádzaní tepla, vysokej izolačnej pevnosti, vysokej preťažiteľnosti, vyspelej technológie a vysokých nákladov.

3. Riešenie Kechang: Naša spoločnosť poskytuje sériu vysokoúčinných -výkonných olejových{2}} transformátorov, ako sú S13, S20 a S22, s napätím od 10 kV do 35 kV a možno ich rozšíriť na vyššie úrovne napätia. Strata bez{9}}záťaže je znížená o viac ako 30 % v porovnaní s tradičnými produktmi, čím spĺňa potreby elektrární. Najvyššie požiadavky na efektivitu a spoľahlivosť.

Transformátory pre rastlinné použitie

1. Typ: Obvykle suchý typ transformátora.

2. Dôvod: Používa sa na napájanie vlastného pomocného zariadenia elektrárne (ako je vodná pumpa, ventilátor, riadiaci systém atď.), zníženie výkonu vysokého napätia na 380 V/220 V. Pretože je inštalované v budove závodu alebo v rozvodni elektrickej energie, má mimoriadne vysoké požiadavky na ochranu pred požiarom a výbuchom. Funkcie -spomaľovača horenia, -bez znečistenia a{8}}bezúdržbové{8}}funkcie suchých transformátorov- dokonale zodpovedajú tomuto scenáru.

3. Riešenie Ke Chang: Transformátory suchého -typu SCB12, SCB14, SCB18 a ďalšie série našej spoločnosti sú zaliate epoxidovou živicou s vysokou úrovňou izolácie a hlučnosťou len 52 dB (A). Sú veľmi vhodné pre oblasti citlivé na bezpečnosť-, ako sú rozvodne elektrární.

Iné špeciálne transformátory

1. Spúšťací transformátor: Zabezpečte štartovaciu energiu pre systém elektrárne počas počiatočnej fázy výstavby elektrárne alebo po vypnutí celého závodu.

2. Kontaktný transformátor: Prípojnica na pripojenie rôznych tried napätia.

1. Uprednostňuje sa spoľahlivosť: Nepretržitá prevádzka elektrárne si vyžaduje prísne požiadavky na to, či transformátor vydrží dlhodobé-plné zaťaženie, ako aj krátkodobé-preťaženie a skrat{3}}odolnosť proti skratu. Transformátor Kechang prešiel testom skratu GB/T1094.5, konštrukčná životnosť väčšia alebo rovná 30 rokom.

2. Efektívnosť je nevyhnutná: Vlastné straty transformátora sú dlhodobými prevádzkovými nákladmi-. Mali by sa vyberať produkty s vysokou triedou energetickej účinnosti (napríklad S22, S20 trieda energetickej účinnosti 1). Bez{7}}strata záťaže transformátorov Kechang série S22 je výrazne znížená, čo môže elektrárňam počas ich životného cyklu ušetriť obrovské účty za elektrinu.

3. Regulácia napätia: Kolísanie generovania napätia vyžaduje prepínač odbočiek regulujúci napätie (nebudenie alebo regulácia napätia pri -zaťažení), aby sa zabezpečila trvalá stabilita výstupného napätia.

4. Prispôsobenie impedančného napätia: Impedančné napätie sa musí zhodovať so sieťovým systémom, aby sa obmedzil skratový{1}}prúd a chránila bezpečnosť zariadenia.

5. Dokonalá ochrana: Musí byť vybavená plynovým relé (ochrana plynu), tlakovým vypúšťacím ventilom, regulátorom teploty a ďalšími ochrannými zariadeniami na zabezpečenie rýchleho zásahu v prípade poruchy. Produkty Kechang sa štandardne dodávajú s kompletnou sadou bezpečnostných ochranných zariadení.

6. Kvalifikácia dodávateľa a-popredajný servis: Výber dodávateľa ako Kechang Electric s medzinárodnými certifikáciami, ako je ISO9001, silnými schopnosťami výskumu a vývoja a dokonalou-servisnou sieťou po predaji, je zárukou dlhodobej-stabilnej prevádzky projektu.

Straty transformátora pozostávajú zo strát bez{0}}zaťaženia (straty železa) a straty pri zaťažení (straty medi).

• Žiadne-straty zaťaženia:Straty sa vyskytujú, keď je transformátor pod napätím, kvôli hysterézii a účinkom vírivých prúdov železného jadra.
• Strata zaťaženia:Transformátor je napájaný, aby spustil boost alebo buck, ktoré sa budú meniť podľa druhej mocniny generovaného záťažového prúdu a dôvod je spôsobený odporom vinutia.
• Stratégia výberu:V prípade zosilňovacieho hlavného transformátora elektrárne je jeho koeficient zaťaženia zvyčajne vysoký a približuje sa nepretržitej prevádzke pri plnom zaťažení. Pre úsporu prevádzkových nákladov je preto významnejšie zníženie strát pri zaťažení. Mali by sa uprednostňovať výrobky s nízkymi stratami zaťaženia. V elektrárňach sa však vyskytujú aj obdobia špičky alebo prevádzky s nízkou-záťažou, keď špecifická hmotnosť strát bez{4}}záťaže stúpa. Najideálnejšou voľbou je preto vysokoúčinný transformátor (napríklad séria Kechang S22), v ktorom sú straty bez zaťaženia aj strata zaťaženia na nízkej úrovni. Vyžaduje sa analýza nákladov na celý životný cyklus-, nielen porovnanie počiatočných nákupných cien.

Aplikačné scenáre:

• Tepelné/jadrové elektrárne:Ako hlavný transformátor sa výstupné napätie generátora zvýši na prenosové napätie.
• Vodné elektrárne:Často vzdialené, s vyššími požiadavkami na odolnosť transformátorov voči vlhkosti a prispôsobivosť prostredia.
• Veterná elektráreň/fotovoltaická elektráreň:Zhromažďuje a zvyšuje elektrickú energiu generovanú rozptýlenou veternou turbínou alebo fotovoltaickým poľom a posiela ju do siete. riešenia rozvodní typu box{1}}sú v tejto oblasti široko používané a možno ich nasadiť rýchlo a flexibilne.
• Prečerpávacia elektráreň:Má podmienky na výrobu energie aj elektrické pracovné podmienky a má špeciálne požiadavky na transformátory.

Záver Výber elektrárenského transformátora je zložitý systematický projekt, ktorý súvisí s bezpečnosťou a efektívnosťou celého energetického projektu. Kechang Electric ako profesionálny výrobca odolných elektrických zariadení poskytuje nielen celý rad vysokoúčinných a spoľahlivých transformátorových produktov od 10 kV do 35 kV, ale poskytuje aj optimálne technické návrhy a analýzu hodnoty celého životného cyklu pre vaše konkrétne projekty.
